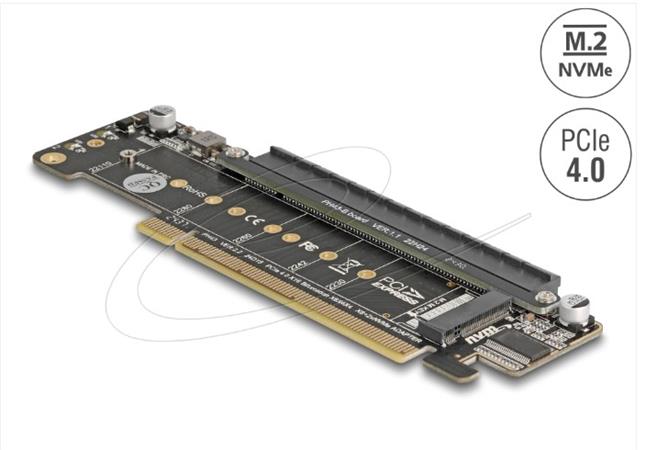

Tato karta PCI Express Riser značky Delock slouží jako rozšíření pro slot PCIe x16.
Sloty M.2 a větvení
Tato karta rozšiřuje slot PCI Express o dva sloty M.2 NVMe. K jejich využití je nutná funkce větvení PCIe na základní desce, která umožňuje rozdělení signálu PCIe.
Poznámka
Základní deska musí podporovat režim PCIe x8x4x4, aby bylo možné využít všechny porty. Bez větvení bude fungovat pouze slot PCI Express x16.

Technické detaily
Konektor:
 1 x PCI Express x16, 4.0 samec
 1 x PCI Express x16 (8-Linkové), V4.0 slot
 2 x M.2 klíč M slot
Rozhraní: PCIe
Podporuje M.2 moduly ve formátu 22110, 2280, 2260, 2242 a 2230 s klíčem M nebo klíčem B+M na základě PCIe
Maximální výška komponentů na modulu: 1,5 mm je podporována aplikace oboustraných modulů
Bootovatelný, od UEFI verze 2.3.1
Podporuje NVM Express (NVMe)
Podporuje PCI Express 4.0 protokol
2 x LED indikující
Rozměry (DxŠxV): cca. 149 x 47 x 10 mm

Systémové požadavky
Obsah balení
PCIe riser card
M.2 montážní materiál
Šroubovák
Uživatelská příručka

Balení
Box
